LT Gasmischer Advanced:

Digitalisierung in der Fertigung – Industrie 4.0? Bei unseren Gasmischern hat high-tech einen Namen: LT Gasmischer advanced

Leistungsklassen des Gasmischer Advanced

Serien-Modelle in den Leistungsklassen:

Nicht brennbare Gase oder MAP-Gase für Lebensmittel

GM      25-2-A advanced    1 …    25 Nm³/h
GM      40-2-A advanced    5 …    40 Nm³/h
GM      65-2-A advanced   10 …  65 Nm³/h

Individuelle Leistungen auf Anfrage.

Brennbare Gase

GMB   25-2-A advanced     1 …    25 Nm³/h
GMB   40-2-A advanced    5 …    40 Nm³/h
GMB   65-2-A advanced   10 …  65 Nm³/h

Individuelle Leistungen auf Anfrage.

LT Gasmischer vom Typ advanced mit Gas-Analysator sind preislich vergleichbar mit statischen Gasmischern vom Typ comfort mit Pufferbehälter und Gas-Analysator

komfortabel – genau – high tech

Interesse?

Konfigurieren Sie Ihren individuellen Gasmischer und erhalten Sie innerhalb von 2 Werktagen Ihr zugeschnittenes Angebot!

Gasmischer konfigurieren
Drei Gasmischer Typ advanced

Industrie 4.0 Lösung

Sichere Bereitstellung und vollständige Dokumentation definierter Gasgemische für Ihre Produktion mit Industrie-4.0 tauglichen high-tech Gasmischern:

  • Komfortabel und intuitiv über touch screen zu bedienen, Anbindung an übergeordnete Systeme möglich durch vollautomatische Steuerung und vollautomatischen Betrieb
  • Bidirektionaler Datenaustausch mit übergeordneten Systemen (z. B. Ofensteuerung, Prozessleitsystem etc.) Schnittstellen: Ethernet, Modbus TCP/IP, Profibus, CANopen
  • Sehr präzise Gasmischung: 0,2% garantierte Wiederholgenauigkeit
  • Gasanalysator inklusive: Zuverlässige Messpräzision
    Extraktive kontinuierliche Konzentrationsbestimmung von brennbaren oder nicht brennbaren Gasanteilen in Gasgemischen
  • Integrierter Datenlogger zur Dokumentation der Eingangsdrücke, Gasdurchfluss-Mengen, Gas-Analyse-Ergebnisse.
    Datenaufzeichnung intern, Daten zur Auswertung übertragbar via Schnittstelle auf der Gehäusevorderseite
  • Keine zusätzliche Software nötig

Statische Gasmischer

(Typen smart oder comfort)

Gas-Gemisch-Einstellung

Statischer Gasmischer:
Manuelle Einstellung über Dosierventile, mit manueller Datenablesung über Manometer und Durchflussmesser

Reproduzierbarkeit*

+/- 0,5%

Erzielung genau gleicher Gas-Mischung nach Änderung der Gas-Gemisch-Einstellung

Genaue Reproduktion ist ohne Gas­analysator nicht möglich aufgrund von Parallaxenfehlern und unter­schied­liche Dosier­ventil-Ein­stell­ung durch unter­schied­lich­en Gewindeflankenanschlag.

Dokumentation der Gas-Mischung

Möglich mit manueller Aufschreibung, die paral­laxen­­fehlerbehaftet ist

Besondere Merkmale

  • Langlebig
  • ­Sicher
  • ­Wartungsfreundlich

Dynamische Gasmischer

(Typ advanced)

Gas-Gemisch-Einstellung

Einstellung elektronisch und reproduzierbar über lokale Bedieneinheit sowie per Daten­übertragung von zen­tralem Leitsystem. Auto­matische Kompensation von Druck- und Temperatur­veränderungen

Reproduzierbarkeit*

+/- 0,2%

Erzielung genau gleicher Gas-Mischung nach Änderung der Gas-Gemisch-Einstellung

Exakte Reproduktion anhand elektronisch einzustellender Werte einfach möglich.

Dokumentation der Gas-Mischung

Vollautomatische Dokumentation der Massendurchflüsse der Einzel­gase. Übertragung der Daten über USB- oder PLS-Schnittstelle zur Auswertung z. B. durch Excel.

Besondere Merkmale

  • Einstellbar am integrierten touch-screen -> Bequem und benutzerfreundlich
    ­
  • Umfassende Dokumentation der Einzelwerte -> Qualitätssicherung
    ­
  • Fernsteuerbar -> Inte­gra­tion in über­ge­ordnete Steuerung möglich
    ­
  • Hohe Genauigkeit -> Beste Gasgemischergebnisse
    ­
  • Weitere Optionen -> Erweiterbar

* Reproduzierbarkeit ist gemeint als Wiederholabweichung der Einzelmessung vom jeweiligen Bezugs-Messwert für die hier angebotenen Gasmischer. Dies setzt den Betrieb innerhalb der Auslegungsgrenzen, annähernde Temperaturgleichheit der Gase, konstante Drücke, sowie eine fachgerechte Wartung und Instandhaltung nach den technischen Regeln und Herstellervorschriften voraus.

Beiden Gasmischer-Konzepten ist gleich, dass die Entnahme über Magnetventil auch ferngesteuert an- und abgeschaltet werden kann.

Ihre Spezifikation, unsere Lösungen – Gasmischer Advanced

  • Gelieferte Gasmischer von
    wenigen l/Min bis zu 10.000 Nm³/h
  • Redundanten Ausführungen mit vollautomatischer stoßfreier Umschaltung
  • Gasmischer für 2 bis 20 Gase für
    • toxische und giftigen Gase
    • brennbare und nicht brennbare Gase
    • korrosiven Gase

Und natürlich übernehmen wir auch die Inbetriebnahme, Schulung, Service und Wartung!

Vorteile der LT Gasmischer Advanced

Komfortable Industrie 4.0 taugliche und präzise Gasmischer:

  • Einfache Bedienung vor Ort mittels Touch Screen oder vom übergeordneten Prozessleitsystem. Der Gasmischer folgt den Vorgaben automatisch
  • Auch ohne übergeordnetes PLS, volle automatisierte Funktionalität mittels vor-Ort Bedienung
  • Automatisches Wiederanfahren nach Stillstand
  • Keine manuellen Eingriffe bei Produktumstellungen; Eingabe des neuen Sollwertes führt zu automatischer Einstellung des gewünschten Gasgemischs
  • Nur durch eine dynamische (= voll automatisierte) Ausführung mit MFC wird sichergestellt, dass die Gasgemischqualität kontinuierlich und genau den jeweils eingestellten Sollwerten entspricht

Erprobtes Design: Zuverlässig, langlebig und einfache Wartung

  • Auf Dauer technisch dicht
  • Hochwertige und zuverlässige Armaturen und Komponenten für anspruchsvolle Produktionsumgebungen
  • Robustes Design, widerstandsfähig gegen Umgebungseinflüsse
  • Einfache Zugänglichkeit und Wartung

Bitte sprechen Sie uns für Ihre individuelle Lösung an.

Sie haben Interesse an der Smart/Comfort-Variante? Lesen Sie hier mehr!

Blogbeiträge zum Thema

H2 und Methan – unterschiedliches Flammenbild
 1024 578 Alexander Hanf
Von:

In diesem faszinierenden Video zeigen wir die Unterschiede in den Flammen von Wasserstoff (H2) und Erdgas (Methan, CH4), jeweils mit Sauerstoff gemischt. Die unterschiedlichen Eigenschaften und das Erscheinungsbild der Flammen…

weiterlesen
Gasmischer von LT GASETECHNIK
Verfügbarkeit und Genauigkeit für Automobilzulieferer
 1024 242 Alexander Hanf
Von:

Unser Kunde stellt innovative Beleuchtungsmittel für die Automobilindustrie her und legt höchstes Gewicht auf Verfügbarkeit und Gasgemisch-Genauigkeit. Für die Produktion werden verschiedene Gasgemische benötigt. Z. B.: Argon / Wasserstoff Wasserstoff…

weiterlesen
Gasmischer
Wasserstoff in Erdgas – LT nimmt erfolgreich Gasmischer in Betrieb
 683 1024 Alexander Hanf
Von:

Wir haben unseren neuesten Gasmischer für Wasserstoff-Erdgas-Gemische erfolgreich in Betrieb genommen. Der Gasmischer wird von unserem Kunden für den Test von Brennstoffzellen verwendet. Es werden folgende Gase gemischt: Wasserstoff (H2):…

weiterlesen
Übersicht Gasmischanlage
Erdgasähnliche Gasgemische
 1024 683 Alexander Hanf
Von:

Wir haben einen weiteren innovativen Gasmischer für Gasgemische ähnlich zu Erdgas fertiggestellt. Unser Kunde ist ein renommiertes deutsches Institut. Der vollautomatisierte LT Gasmischer GMB 500-5 advanced kann Erdgas, Wasserstoff und…

weiterlesen
Alle Blogbeiträge zum Thema

Galerie

Verschiedene Leistungsklassen eines Gasmischers auf einem Bild
5 Gasmischer Typ advancedDyn GM advanced-b
Verschiedene Leistungsklassen auf einem Bild
Links Gasmischer im Gehäuse für Typ smart und comfort Rechts 6 Gasmischer typ advanced mit Steuerung
Vergleich
Links Gasmischer im Gehäuse für Typ smart und comfort Rechts 6 Gasmischer typ advanced mit Steuerung

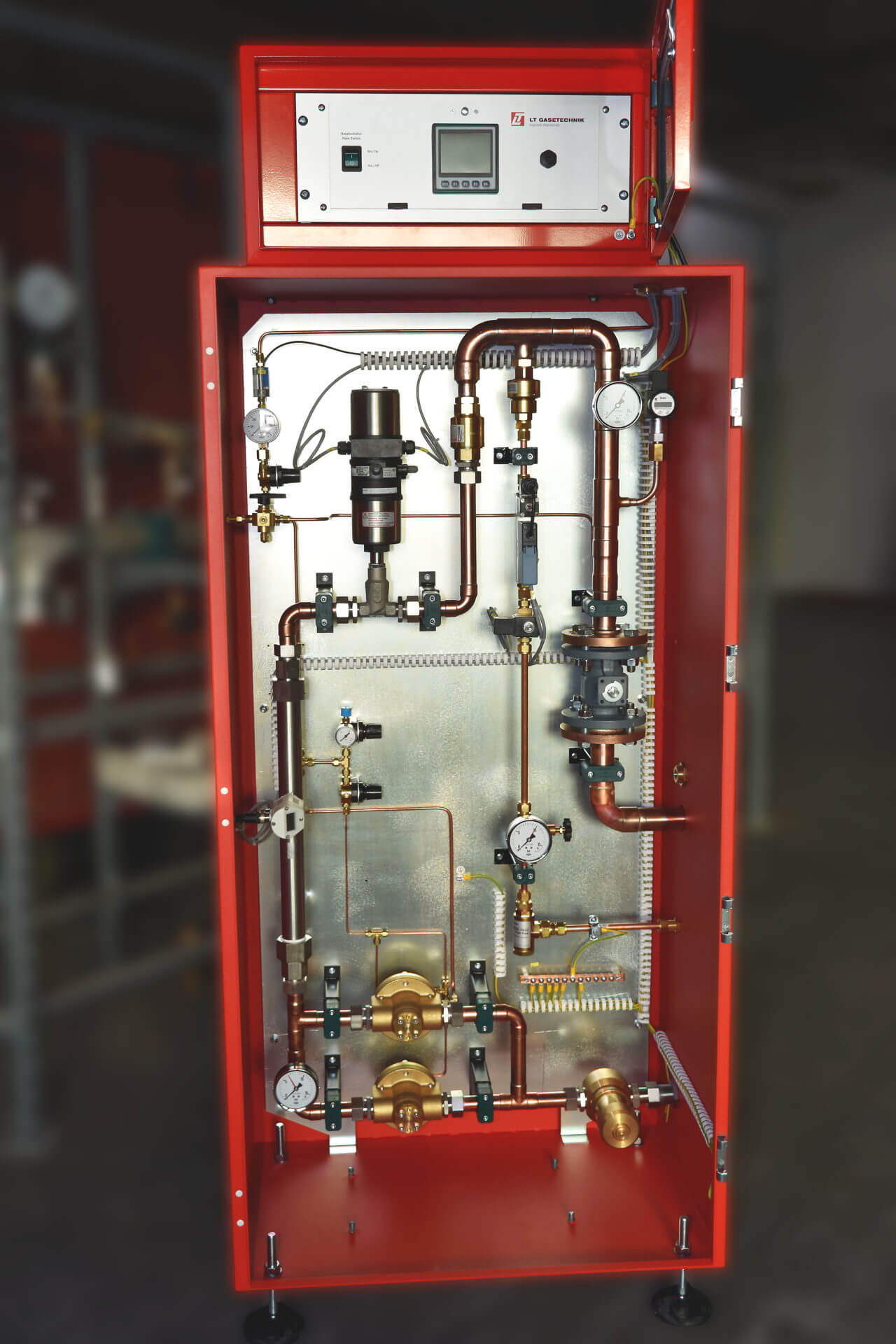

Gasmischer für hohe Durchflüsse mit Regelventilen, Steuerung und Gasanalyse
Gasmischer Typ advanced
Gasmischer für hohe Durchflüsse mit Regelventilen, Steuerung und Gasanalyse

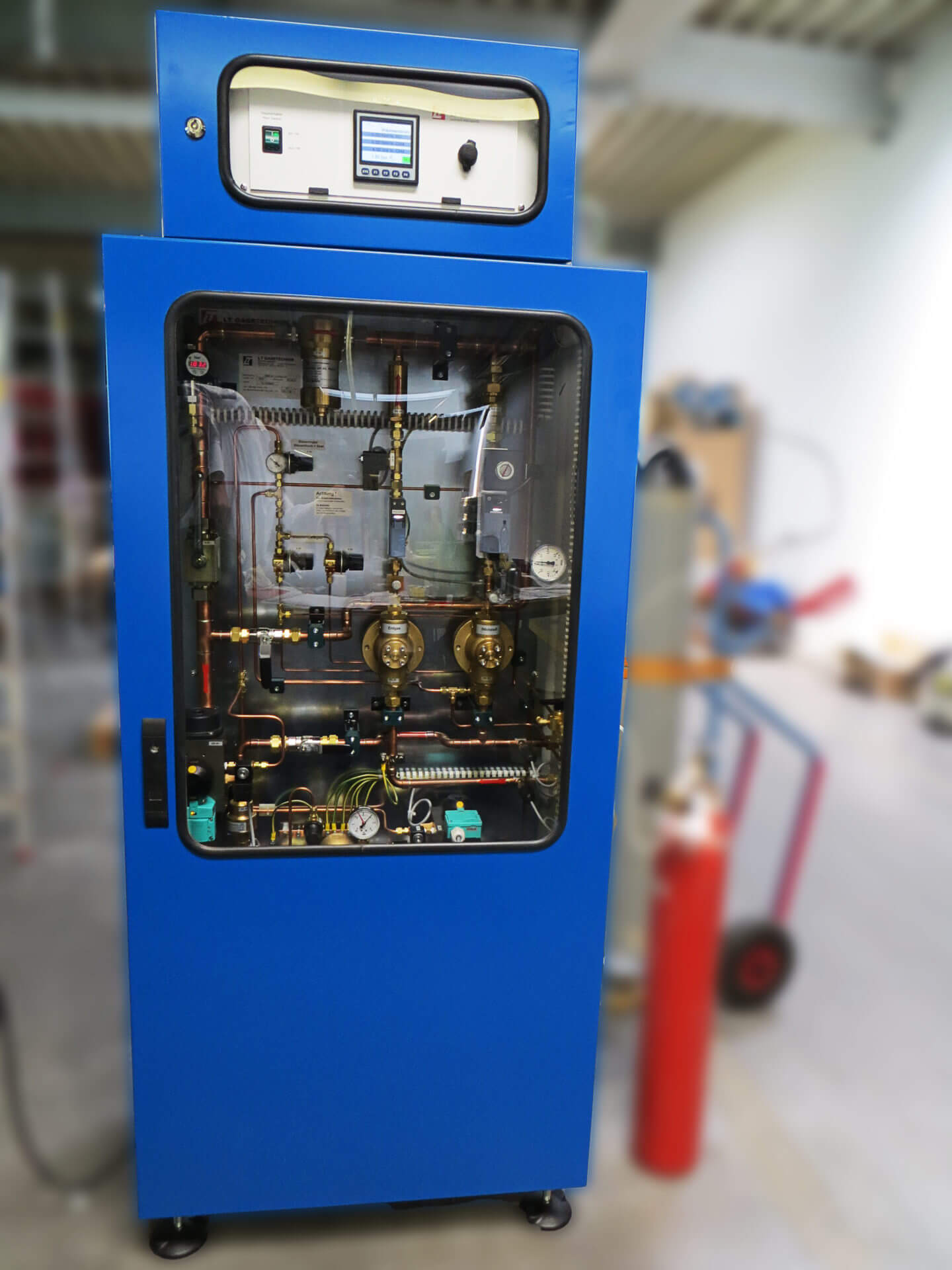

Gasmischer mit MFC, Steuerung und Gasanalyse
Gasmischer Typ advanced
Gasmischer mit MFC, Steuerung und Gasanalyse
Gasmischer mit MFC, Steuerung und Gasanalyse
Gasmischer Typ advanced
Gasmischer mit MFC, Steuerung und Gasanalyse
Drei Gasmischer Typ advanced
Drei Gasmischer Typ advanced
MFC-basierter Gasmischer für die Gase Wasserstoff (H2) und Stickstoff (N2) in Edelstahl-Ausführung mit Gasanalysator und komfortabler touch-screen SPS
MFC-basierter Gasmischer in Edelstahl-Ausführung
MFC-basierter Gasmischer für die Gase Wasserstoff (H2) und Stickstoff (N2) in Edelstahl-Ausführung mit Gasanalysator und komfortabler touch-screen SPS
Dynamische Magerluftanlage für 6-7% O2 in N2 bis zu 50 Nm³/h, mit sicherer Gas-Konzentrations-Überwachung und einer Gasgemischgenauigkeit von +/- 0,2%
Magerluftanlage für die sichere Prozessluftversorgung
Dynamische Magerluftanlage für 6-7% O2 in N2 bis zu 50 Nm³/h, mit sicherer Gas-Konzentrations-Überwachung und einer Gasgemischgenauigkeit von +/- 0,2%
Kompaktanlage zur Erzeugung von Magerluft aus Stickstoff und Druckluft (N2/Luft) mit Ausgangsleistung: 1 50 - 5000 NL/h; Regelbereich für die Sauerstoffkonzentration: 0,2 bis 5,8 Vol.%. SPS mit Touchscreen; SIL-1 konforme Gas-Analyse incl. automatischer entsprechend verschalteter SIL-Abschaltung – natürlich einschließlich zugehöriger SIL-Berechnungen
Magerluftanlage mit SIL-1 Gasanalyse und Abschaltung
Kompaktanlage zur Erzeugung von Magerluft aus Stickstoff und Druckluft (N2/Luft) mit Ausgangsleistung: 1 50 – 5000 NL/h; Regelbereich für die Sauerstoffkonzentration: 0,2 bis 5,8 Vol.%. SPS mit Touchscreen; SIL-1 konforme Gas-Analyse incl. automatischer entsprechend verschalteter SIL-Abschaltung – natürlich einschließlich zugehöriger SIL-Berechnungen
MFC-basierter Gasmischer mit Gasanalysator für Argon / Kohlendioxid (Ar/CO2) Schweißgas mit einer Leistung von bis zu 15 Nm³/h Gasgemisch
MFC-basierter Gasmischer mit Gasanalysator
MFC-basierter Gasmischer mit Gasanalysator für Argon / Kohlendioxid (Ar/CO2) Schweißgas mit einer Leistung von bis zu 15 Nm³/h Gasgemisch
Gasmischer auf MFC-Basis für 3 brennbare Gase (Erdgas, CH4, H2) zur Biogas Konditionierung. Gasmischer zur Montage im Ex-Bereich, Schaltschrank außerhalb des Ex-Bereichs.
MFC-basierter Gasmischer für 3 brennbare Gase (Erdgas, Methan, H2)
Gasmischer auf MFC-Basis für 3 brennbare Gase (Erdgas, CH4, H2) zur Biogas Konditionierung. Gasmischer zur Montage im Ex-Bereich, Schaltschrank außerhalb des Ex-Bereichs.
Vollautomatischer Gasmischer für die Mischung von Novec 5110 und 4710 (1-50%) mit Stickstoff (N2) oder Kohlendioxid (CO2) mit einer Leistung von 0,5…15 Nm³/h. Komfortable touch-screen SPS in separatem Feldschrank zum Aufbau außerhalb des beheizten Bereichs.
MFC-basierte Gasmischtafel für Novec 5110 und 4710
Vollautomatischer Gasmischer für die Mischung von Novec 5110 und 4710 (1-50%) mit Stickstoff (N2) oder Kohlendioxid (CO2) mit einer Leistung von 0,5…15 Nm³/h. Komfortable touch-screen SPS in separatem Feldschrank zum Aufbau außerhalb des beheizten Bereichs.
Vollautomatischer Gasmischer für 6 Nm³/h Gasgemisch aus Stickstoff und Wasserstoff mit Gasanalysator mit Volumenstrom und Ausgangsdruckregelung (einschließlich erforderlicher Platzreserven für Erweiterungen)
Formiergasmischer, MFC-basierter Gasmischer mit Gasanalysator – mit Platzreserven
Vollautomatischer Gasmischer für 6 Nm³/h Gasgemisch aus Stickstoff und Wasserstoff mit Gasanalysator mit Volumenstrom und Ausgangsdruckregelung (einschließlich erforderlicher Platzreserven für Erweiterungen)
Gasmischer für drei Gase (3...50 l/min) für Laser Gas
Gasmischer für Laser Gas
Gasmischer für drei Gase (3…50 l/min) für Laser Gas
Gasmischer (30...100 l/min) für Laser Gas
Gasmischer für Laser Gas
Gasmischer (30…100 l/min) für Laser Gas
